1, अपशिष्ट टायर रबर पाउडर उत्पादन लाइन का उत्पादन प्रक्रिया विश्लेषण

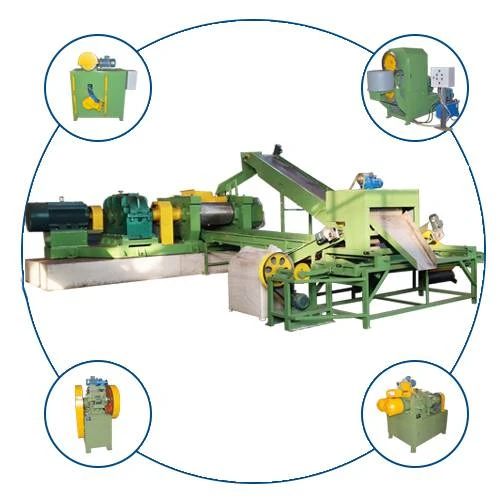

अपशिष्ट टायर रबर पाउडर उत्पादन लाइन में दो भाग होते हैं: टायर प्रीट्रीटमेंट उपकरण और पीसने वाली इकाई। पीसने वाली इकाई में एक रबर कोल्हू, एक कन्वेयर बेल्ट, एक हिलती हुई स्क्रीन और चुंबकीय पृथक्करण उपकरण शामिल हैं।

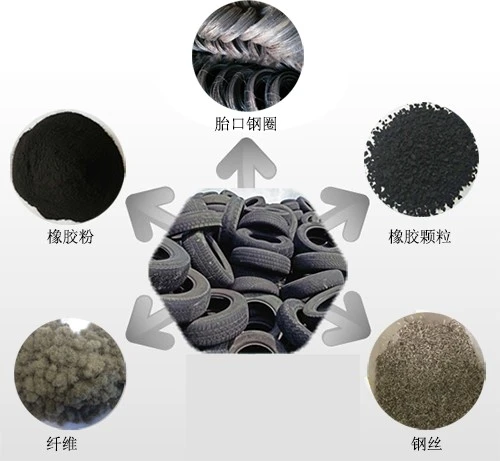

सबसे पहले, टायर को टायर प्रीट्रीटमेंट उपकरण के माध्यम से 3-5 सेमी वर्ग ब्लॉक में संसाधित किया जाता है। फिर, रबर ब्लॉक को स्टील वायर युक्त रबर पाउडर और रबर कणिकाओं को प्राप्त करने के लिए पीसने वाली इकाई में XKP400/450/610 प्रकार के रबर कोल्हू द्वारा कुचला और पीसा जाता है। इसके बाद, मुख्य कंपन स्क्रीन द्वारा महीन सामग्री का चयन किया जाता है, और शुद्ध रबर पाउडर प्राप्त करने के लिए चुंबकीय पृथक्करण उपकरण द्वारा स्टील वायर से महीन पाउडर को अलग किया जाता है (सुंदरता को इच्छानुसार चुना जा सकता है)। रबर पाउडर जो आवश्यक सुंदरता को पूरा नहीं करता है उसे फिर से पीसने के लिए मुख्य कन्वेयर बेल्ट के माध्यम से रबर कोल्हू में वापस कर दिया जाता है। यह भौतिक पुनर्चक्रण प्रक्रिया प्रौद्योगिकी उन्नत है, इसके लिए किसी भी रासायनिक कच्चे माल की आवश्यकता नहीं होती है, कोई अपशिष्ट जल उत्पन्न नहीं होता है, और इसकी परिचालन लागत कम होती है। यह स्टील वायर टायर से रबर पाउडर बनाने के लिए पसंदीदा उपकरण है।
2. संबंधित उपकरणों की सूची
|
डिवाइस का नाम |
व्याख्या करना |
|
1. टायर प्रीकंडीशनिंग उपकरण |
|
|
टायर से कटिंग मशीन |
टायर को क्राउन से दो भागों में तोड़ें |
|
स्वचालित टायर पट्टी काटने की मशीन |
विघटित टायरों को समकालिक रूप से टुकड़ों में काट दिया जाता है |
|
टायर काटने की मशीन |
|
|
स्टील कॉयल विभाजक |
टायर रिम निकालें |
|
2. मिल मशीन सेट |
|
|
रबर ब्रेकर XKP-400 / 450 / 610 |
रबर के टुकड़ों को कुचलकर पीसा जाता है |
|
मुख्य कंपन स्क्रीन |
सामग्री स्क्रीनिंग |
|
मुख्य कन्वेयर |
सामग्री परिसंचरण परिवहन |
|
चुंबकीय संयंत्र |
केशिका तार को अलग किया जाता है |
|
फाइबर उपचार उपकरण |
डिफिब्रेशन |
3. एकल मशीन का संक्षिप्त परिचय
टायर काटने की मशीन: टायर क्राउन के बीच से पूरे टायर को दो भागों में काटने के लिए उपयोग किया जाता है, जिससे सुविधाजनक परिवहन, 40% स्थान की बचत और बाद के उपयोग के लिए अधिक विकल्प उपलब्ध होते हैं।
|
नमूना |
शक्ति (किलोवाट) |
कार्य की सीमा (मिमी) |
काटने की दक्षता (पीसी/घंटा) |
वज़न (किलोग्राम) |
आकार (मिमी) |
|
जेडक्यूजे310 |
9.5 |
750-1200 |
60-80 |
640 |
1440*1000*1540 |
स्वचालित टायर काटने की मशीन: इसका उपयोग विघटित टायर को स्ट्रिप्स (समायोज्य चौड़ाई) में विघटित करने के लिए किया जाता है, जिसे 1 कर्मचारी द्वारा आसानी से संचालित किया जा सकता है, श्रम की बचत होती है और सुरक्षा प्रदर्शन में सुधार होता है। काटने का उपकरण विशेष सामग्री से बना है, जिसमें उच्च कठोरता और अच्छा पहनने का प्रतिरोध है।
|
नमूना |
शक्ति (किलोवाट) |
कार्य की सीमा (मिमी) |
काटने की दक्षता (पीसी/घंटा) |
वज़न (किलोग्राम) |
आकार (मिमी) |
|
क्यूटी380 |
8.5 |
750-1200 |
15-20 |
850 |
1800*900*1580 |
|
क्यूटी600 |
10.5 |
750-1200 |
30-40 |
1800 |
2190*950*1780 |
टायर काटने की मशीन: इसका उपयोग स्ट्रिप टायर को 30-50 मिमी ब्लॉक में जल्दी से विघटित करने के लिए किया जाता है, जो टायर प्रसंस्करण की तीसरी प्रक्रिया है। मशीन में दो चलती चाकू, एक स्थिर चाकू और एक मजबूर खिला तंत्र होता है। उपकरण कार्बाइड सामग्री है, चाकू का शरीर खराब होने पर उपकरण को बदल दें। उपकरण को बदलते समय, ऑक्सीजन कॉपर वेल्डिंग या फर्नेस वेल्डिंग का उपयोग करें।
|
नमूना |
शक्ति (किलोवाट) |
कार्य की सीमा (मिमी) |
आउटपुट (t/h) |
वज़न (किलोग्राम) |
आकार (मिमी) |
|
क्यूके200 |
15 |
30-50मिमी टायर पट्टी |
1 |
450 |
800*810*1380 |
|
क्यूके350 |
31.5 |
30-50मिमी टायर पट्टी |
2 |
1300 |
1060*1000*1780 |

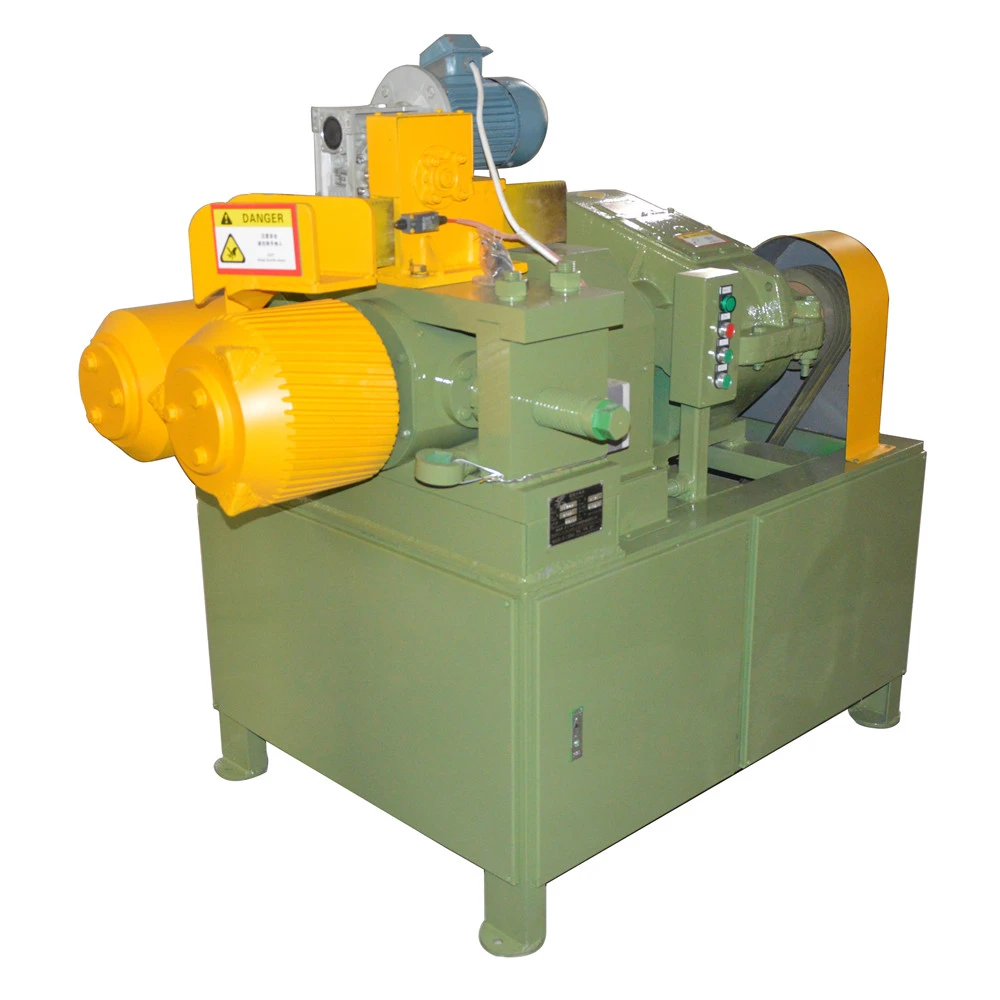

स्टील रिंग सेपरेटर: यह मशीन टायर साइड और इनर पोर्ट को संभाल सकती है, और सभी आंतरिक तार को हटा सकती है। टायर के अंदरूनी मुंह को गाइड ग्रूव में डालें, दो रोल के विपरीत चलाएं, और बाहरी स्टील वायर कोटेड रबर को स्टील वायर से अलग करें।
|
नमूना |
शक्ति (किलोवाट) |
कार्य की सीमा (मिमी) |
आउटपुट (किलोग्राम/घंटा) |
वज़न (किलोग्राम) |
आकार (मिमी) |
|
जीएफ240 |
15.75 |
750-1200 |
1 |
1500 |
1560*1100*1450 |

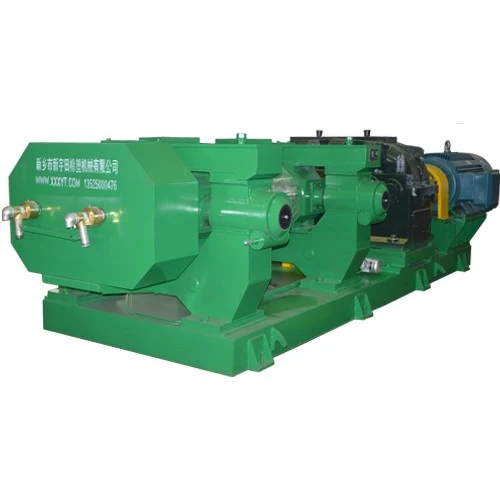

रबर ब्रेकर
(1) अवलोकन: मुख्य रूप से रबर ब्लॉकों को कुचलने और पीसने के लिए उपयोग किया जाता है। रोलर सामग्री मिश्र धातु ठंडा हार्ड कास्ट स्टील, कास्ट स्टील रोलर काम करने की सतह और शाफ्ट व्यास के साथ हार्ड मिश्र धातु सामग्री सरफेसिंग है, पीसने की प्रक्रिया के माध्यम से काम करने की सतह और शाफ्ट व्यास, उच्च कठोरता और पहनने के प्रतिरोध के साथ।
(2) संरचना: आधार, फ्रेम, आगे और पीछे रोलर्स, ट्रांसमिशन गियर, रिड्यूसर, समायोजन उपकरण, रोल तापमान विनियमन उपकरण, सुरक्षा स्विच और विद्युत नियंत्रण प्रणाली।
(3) दूरी समायोजन डिवाइस एक साइड वर्टिकल वर्म वर्म समायोजन है, जिसमें श्रम-बचत संचालन और सुंदर शैली है।
(4) रोलर तापमान विनियमन उपकरण प्रक्रिया की आवश्यकताओं को पूरा करने के लिए रोलर के सतह के तापमान को समायोजित करने के लिए रोलर को ठंडा पानी पारित कर सकता है।
(5) सुरक्षा संरक्षण उपकरण:
क. मोटर अधिभार संरक्षण;
बी. रोलर सुरक्षा बीमा डिवाइस: जब उपकरण का कार्य दबाव तुरंत लोड से अधिक हो जाता है, तो सुरक्षा बीमा एक भूमिका निभाता है। ताकि रोलर और अन्य मुख्य भागों की सुरक्षा की जा सके, जिससे मशीन अधिक विश्वसनीय तरीके से चले, रखरखाव लागत कम हो।
(6) उपकरण पैरामीटर
|
नमूना |
एक्सकेपी400 |
एक्सकेपी450 |
एक्सकेपी610/800 |
एक्सकेपी610/1000 |
|
फ्रंट रोल व्यास (मिमी) |
400 |
450 |
510 |
560 |
|
रियर रोलर व्यास (मिमी) |
400 |
450 |
610 |
610 |
|
रोलर की लंबाई (मिमी) |
600 |
800 |
800 |
1000 |
|
रोलर गति अनुपात |
1:1.38 |
1:1.43 |
1:2 |
1:1.9 |
|
फ्रंट रोलर लाइन गति (मी / मिनट) |
22.29 |
24.38 |
23.79 |
24.72 |
|
** रोल स्पेसिंग (मिमी) |
10 |
10 |
16 |
16 |
|
स्लाइड / रोलिंग बेयरिंग |
आस्तीन अभिप्राय |
चयन |
चयन |
घर्षणरोधी बियरिंग |
|
आउटपुट (किलोग्राम/घंटा) |
200-500 |
300-700 |
600-1200 |
1000-2000 |
|
शक्ति (किलोवाट) |
45 |
75 |
132 |
185 |
|
वजन (किग्रा) |
7500 |
11500 |
17500 |
19500 |
|
आकार (मिमी) |
3920*1850*1720 |
5060*1930*1550 |
5739*2270*1560 |
5899*2270*1560 |
मुख्य कंपन स्क्रीन
|
नमूना |
शक्ति (किलोवाट) |
आकार (मिमी) |
समारोह |
|
एसएफ4800 |
7.5 |
6850*1010*400 |
सामग्री स्क्रीनिंग |
मुख्य कन्वेयर
|
नमूना |
शक्ति (किलोवाट) |
आकार (मिमी) |
समारोह |
|
एसएसडी7480 |
2.2 |
7480*820*680 |
सामग्री परिसंचरण परिवहन |
चुंबकीय पृथक्करण उपकरण: रबर पाउडर में केशिका स्टील तार को अलग करने और शुद्ध रबर पाउडर बनाने के लिए उपयोग किया जाता है।
नोट: फाइबर प्रसंस्करण उपकरण ग्राहक की जरूरतों के अनुसार खरीदा जा सकता है

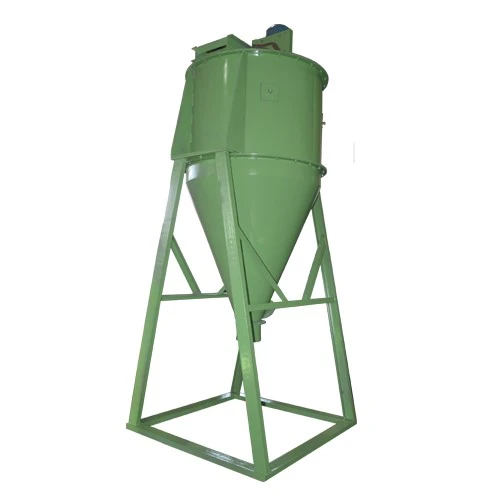

फाइबर प्रसंस्करण उपकरण: समायोज्य वायु विभाजक विभिन्न निलंबन वायु वेग का उपयोग है, मिश्रण के लिए, सामग्री के घनत्व के कारण, सामग्री अंतर्निहित निलंबन वायु वेग अंतर, एक ही सामग्री के लिए, विभिन्न कण आकार में अलग निलंबन वायु वेग होता है, इसलिए, ब्लेड प्लेट के कोण को समायोजित करके, उच्च परिशुद्धता पृथक्करण प्रभाव को प्राप्त करने के लिए शरीर के आंतरिक परिसंचरण वायु वेग को बदलें।
|
नमूना |
प्रसंस्करण का दायरा |
पृथक्करण सटीकता |
आउटपुट (किलोग्राम/घंटा) |
शक्ति (किलोवाट) |
आकार (मिमी) |
|
केएफ1200 |
18-20 जाली पाउडर |
＞85% |
800 |
5.5+1.5 |
1510*1510*3900 |
XYT भी रबर पाउडर के उत्पादन पर ग्राहक के अनुसार कर सकते हैं, विभिन्न आवश्यकताओं की संख्या, आप के लिए अनुकूलित अपशिष्ट टायर रबर पाउडर उत्पादन लाइन।
